一、混流泵的概述：
HW混流泵系列泵為臥式、單級、單吸后開式蝸殼混流泵。具有結構合理、使用可靠、檢修方便，而且效率高、體積小、重量輕等優點。
二、混流泵的適用范圍：
HW混流泵系列泵適用于輸送清水，濃度不超過3%的紙漿或PH=3~10、纖維長度小于80mm的溶液，以及物理、化學性質類似水的其它液體，被輸送液體溫度不應高于50℃。廣泛用于農業排灌、工業廢水和城市給排水。其中HW特低揚程混流泵揚程低、流量大、能耗低、效益高，特別適合低揚程地區的泵站建設與改造。
三、混流泵的性能范圍：
流量180~900m3/h 揚程3~12.5m
進口直徑150~300mm 配套功率4~30kw
四、混流泵的材質說明：
|
清水型 |
紙漿型 |
污水型 |
泵體 |
HT200 |
HT250 |
根據溶液的PH值不同而定 |
葉輪 |
HT200 |
球目鑄鐵 |
軸 |
45# |
45# |
泵蓋 |
HT200 |
HT250 |
密封 |
填料密封 |
填料密封或機械密封 |
填料密封或機械密封 |

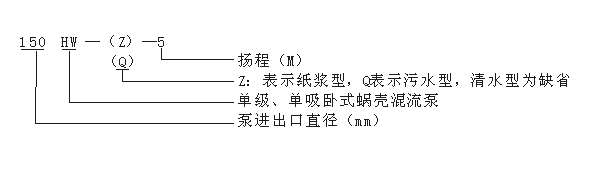

五、混流泵型號說明：

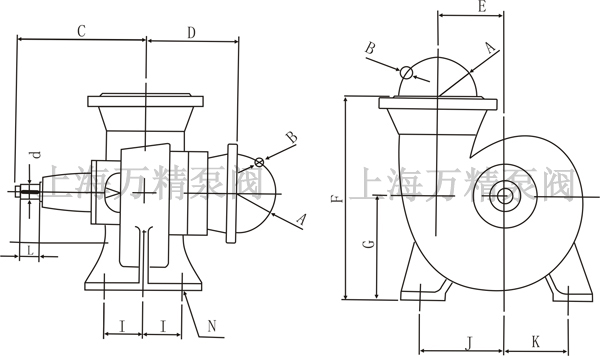

六、混流泵外形和按裝尺寸
型號 |
A |
B |
C |
D |
E |
F |
G |
I |
J |
K |
N |
L*d |
150HW-5 |
Φ225 |
8-Φ17.5 |
400 |
165 |
158 |
400 |
212 |
80 |
170 |
120 |
4-Φ18..5 |
44*Φ20 |
150HW-12 |
Φ225 |
8-Φ17.5 |
443 |
125 |
170 |
465 |
225 |
60 |
160 |
140 |
4-Φ18..5 |
56*Φ35 |
200HW |
Φ280 |
8-Φ17.5 |
455 |
190 |
180 |
500 |
265 |
100 |
220 |
150 |
4-Φ18..5 |
58*Φ35 |
250HW |
Φ335 |
12-Φ18 |
532 |
205 |
223 |
600 |
325 |
120 |
270 |
190 |
4-Φ18..5 |
83*Φ50 |
300HW |
Φ395 |
12-Φ24 |
617 |
280 |
278 |
735 |
385 |
150 |
330 |
230 |
4-Φ24 |
83*Φ50 |
七、混流泵工作性能參數表
型號 |
額定性能 |
功率 |
皮帶輪直徑
（mm） |
重量
kg |
流量
Q（m3/h） |
揚程
H（m） |
轉速
n/（rpm） |
效率
（%） |
汽蝕
余量
（m） |
軸功率
（kw） |
配用功率
（kw）
及電機型號 |
150HW-5 |
180 |
5 |
1450 |
82 |
3 |
2.99 |
4 |
200 |
80 |
150HW-7 |
7 |
1450 |
82 |
4.2 |
4.48 |
5.5 |
80 |
150HW-12 |
12.5 |
1450 |
82 |
5.5 |
7.47 |
11 |
95 |
200HW-3 |
360 |
3 |
970 |
80 |
5 |
3.8 |
4 |
250 |
130 |
200HW-4 |
4 |
1075 |
81 |
5 |
4.9 |
5.5 |
200HW-5 |
5 |
1145 |
82 |
4 |
5.98 |
7.5 |
200HW-8 |
450 |
8 |
1450 |
83.5 |
4 |
11.5 |
15 |
250HW-3 |
450 |
3 |
725 |
80 |
4 |
4.5 |
5.5 |
280 |
195 |
250HW-4 |
485 |
4 |
865 |
82 |
4 |
6.5 |
7.5 |
250HW-5 |
540 |
5 |
970 |
82 |
4 |
8.97 |
11 |
250HW-8 |
680 |
8 |
1225 |
82 |
4 |
18.1 |
22 |
300HW-3 |
720 |
3 |
660 |
81 |
5 |
7.3 |
7.5 |
300 |
290 |
300HW-4 |
720 |
4 |
730 |
82 |
5 |
9.6 |
11 |
300HW-5 |
792 |
5 |
800 |
83 |
4 |
13.0 |
15 |
300HW-8 |
900 |
8 |
970 |
84 |
4 |
23.1 |
30 |
