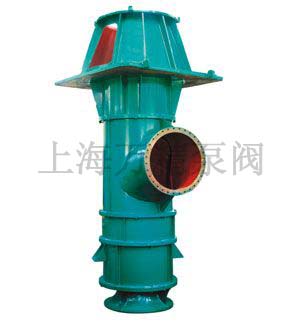

產品名稱：立式斜流泵

一、產品概述：

　 HLB型立式斜流泵，是我廠借鑒美國英格索爾—蘭德公司、日本荏原制作所和德國KSB公司等先進技術并結合我國實際，取長補短、研究開發的節能產品。供輸送溫度低于55℃的清水、雨水、海水及污水等。適合于電廠用作循環泵，也可作鋼鐵廠、船埠等工業用水、城市供水、排水工程和農田排灌等用。

二、結構特點：

　　1、安裝方式
　　　　單層基礎：電動機與泵直接安裝在一個基礎層上，泵吐出口可布置在基礎層之下，也可布置在基礎層之上。
　　　　雙層基礎：電動機與泵安裝在各自的基礎層之上，泵吐出口在兩基礎層之間。
　　2、立式斜流泵分為不可抽出式和轉子（包括導葉體）或泵整體可抽出式三種。
　　3、立式斜流泵葉輪分為整體葉輪或組合葉輪。
　　4、泵的軸向力由電機的止推軸承承受或泵的推力軸承承受（電機功率小于500kW）。
　　5、泵的軸承為橡膠（耐磨、耐蝕、耐海水橡膠）導軸承和賽龍軸承。泵軸通常設置護管，護管內充有潔凈的壓力水，用于導軸承的潤滑和沖洗，壓力、水量可由流量繼電器控制，以防缺水損壞軸承。當泵用于輸送污水或含有顆粒的水時，導葉體內的導軸承末端設有停車自動軸封裝置，以防停機后介質進入軸承內。
　　6、輸送海水的泵，除采用耐海水腐蝕的材料外，還采用犧牲陽極法和外部電源法陰極保護裝置，以防止泵零件的電化學腐蝕。
　　7、HLB型立式斜流泵通過剛性或彈性聯軸器由電機直接驅動。
　　8、HLB型立式斜流泵吸入口有通常的喇叭形或改進的橢圓導流墩兩種。

三、型號意義：

　　HLB型立式斜流泵
　　1600HLB（HLBK）-20
　　 1600 —— 泵吐出口直徑為1600mm
　　 HLB —— 不可抽立式斜流泵
　　 HLBK —— 可抽立式斜流泵
　　 20 —— 泵設計點揚程為20m

四、性能范圍：

　　HLB型立式斜流泵
　　流量：0.61～16.7m3/s
　　揚程：5.7～42m
